HDI板与普通PCB线路板的区别

在现代电子设备日益向“轻、薄、短、小”发展的趋势下，印制电路板（PCB）作为“电子产品之母”，其技术演进直接决定了终端产品的性能上限。在PCB家族中，HDI板（高密度互连板）与普通多层板是两大主流分支。虽然两者同属于PCB范畴，但在制造工艺、线路布局、性能表现及应用领域上存在着显著差异。

一、 定义与结构的本质区别

普通PCB线路板（通常指标准多层板）主要依靠机械钻孔来实现层间互连。其线路宽度和间距通常较大（一般在0.1mm以上），且通孔会贯穿整个板层，占用了较大的布局空间。

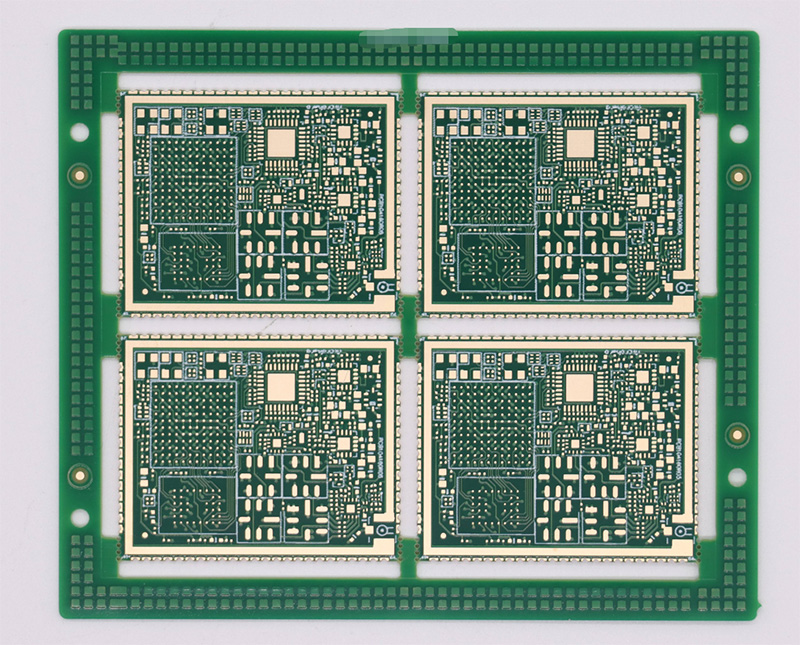

HDI板（High Density Interconnector）则采用了微盲埋孔技术。它利用激光钻孔代替传统的机械钻孔，孔径通常在0.1mm以下，甚至小至0.05mm。HDI板的核心特征在于采用了“盲孔”和“埋孔”设计——盲孔连接外层与内层而不穿透整板，埋孔则隐藏在内层之间。这种结构使得HDI板能实现更高的电路密度，通常通过“一阶”、“二阶”甚至“任意层”互连来区分其技术等级。

二、 制造工艺的差异

由于结构不同，两者的生产工艺存在较大差异：

1. 钻孔方式：普通PCB多采用机械钻孔，成本较低，但受限于钻头尺寸，无法加工极小的孔径；HDI板则依赖激光钻孔技术，不仅孔径更小，且定位精度更高，能有效利用板面空间。

2. 层压工艺：普通多层板是一次性层压成型；而HDI板由于存在多次压合、激光钻孔和电镀填孔工序，其生产周期更长，工艺流程更复杂。例如，二阶HDI板需要比普通板多出数次压合和钻孔工序。

三、 性能与可靠性的对比

1. 信号完整性：HDI板通过缩短芯片与元器件之间的连接距离，减少了信号传输路径中的寄生电容和电感。这对于高速信号（如DDR5、5G射频信号）的传输至关重要。相比之下，普通PCB的长通孔会产生“桩效应”，在高速高频环境下易引发信号反射和衰减。

2. 小型化能力：普通PCB受限于通孔占用的面积，难以实现极高的集成度。HDI板则通过盲孔叠层和细线路设计，能够在同样面积下容纳更多元器件。据统计，采用HDI技术可以节省30%-50%的布线面积，这也是智能手机、智能手表等紧凑型设备得以实现内部高集成度的关键。

3. 热管理：HDI板由于介质层更薄，散热路径更短，配合导热材料使用时，能更有效地将热量传导出去，从而提升高功耗芯片的稳定性和寿命。

四、 应用领域与成本考量

普通PCB因其工艺成熟、成本较低，主要应用于对空间要求不严苛、信号速率不高的领域，如家用电器、普通电源、工控仪表、低端消费电子产品等。

HDI板则凭借其高性能，成为高端电子产品的首选。其主要应用场景包括：

• 消费电子：智能手机、平板电脑、智能手表、TWS耳机（内部采用微小HDI软硬结合板）；

• 通信设备：5G基站、高速路由器、光模块；

• 汽车电子：ADAS（高级驾驶辅助系统）、激光雷达、车载信息娱乐系统；

• 服务器与存储：高性能计算（HPC）主板、固态硬盘（SSD）。

在成本方面，HDI板的制造成本通常比同层数的普通多层板高出30%至50%以上，这主要源于激光钻孔设备的高昂投入、多次压合带来的良率损失以及更复杂的电镀填孔工艺。总的来说，HDI板与普通PCB并非简单的替代关系，而是面向不同市场需求的平行发展路径。普通PCB以高性价比和稳定性满足基础工业需求；而HDI板则是实现电子产品微型化、高速化、功能集成化的核心技术载体。

对于设计工程师而言，在项目初期根据产品的信号速率、空间约束及成本预算合理选择PCB类型，显得尤为重要。随着人工智能、物联网和5G技术的深入普及，HDI板正逐渐从“高端可选”转变为“性能刚需”，其市场渗透率将持续提升。
